智能摆闸产品简易资料
发布时间:2012/7/28

1、设备简介 智能通道闸是经过多年精心开发、研制、生产的智能化通道管理设备,是主要针对人员通道进行智能管理的高科技产品。该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体,通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示、以及扩展友好的LED计数显示界面,协调实现对通道智能化控制与管理等。
智能摆闸能方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用,为出入人员提供文明、有序的通行方式,有效管理人员进出。可广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业单位等需要对通道实现智能化管理的场合。
分为:单机芯:用于单通道和多通道;双机芯:用于多通道
2、功能及特点
2.1标准产品功能特点:
1)具有故障自检和报警提示功能,方便用户维护及使用;
2)通过主控板上的内置小按盘,可编程设备的运行状态;
3)机械结构防夹、防碰伤功能,在摆臂复位的过程中遇阻时,在规定的时间内电机自动停止工作,默认延时后再次复位(直到复位为止),且力度很小(≤2Kg)
4)防冲功能,在没有接收到开闸信号时,摆臂自动锁死;
5)摆臂同步可调(针对双摆情况);
6)具有自动复位功能,开闸后,在规定的时间内未通行时,系统将自动取消用户的此次通行的权限;
7)可调节常开或常闭,以满足不同场地的要求;
8)可与多种读卡设备相挂接,接收继电器开关信号工作;
9)单向、双向摆功能,可单向或双向控制人员进出;
10)可直接通过管理计算机实现远程控制与管理;
11)延时自动复位,标准为开启后5秒自动复位;
12断电摆臂自动摆开、上电自动闭合,符合消防要求。
13)声(光)报警功能,含非法闯入报警、(反向闯入关闸);等;
14)计数功能(可选配);
15)防夹功能(4对红外)
16)精准的逻辑判断、红外复位功能(46对红外)
17语音输出,人性化提示正确通行(可选配)。
3、主要结构和配置(双摆\单通道)
机箱 2
摆臂 2个 控制板 2
方向指示板 4
变压器 3个 电机 2
逻辑判断板 1
红外 8/10
语音模块 1套(可选配)
记数板 2块(可选配)
机芯及传动部分 2
4、标准技术参数
机箱材料: 国产标准(304)不锈钢
机箱尺寸: 1200*280*1000高(MM)(标准)
摆臂长: 262-552mm
重量:80Kg
摆臂传动角度:180
摆动方向: 单向或双向
工作电压: AC220 ±10% V/50 ±10% HZ
驱动电机: 直流有刷电机(24V
输入接口: 干接点信号或12V电平信号或脉宽≥100ms12V脉冲信号,驱动电流≥10mA
通信接口: RS485标准 距离≤1200
◇LED指示灯: 6个 读卡窗: 2
通行速度: 40/分钟(常开),25-30/分钟(常闭)
闸门开、关时间: 1-2
上电后进入通行状态所需时间: 3
出现故障后的自动复位时间:10
工作环境:室内、室外(阴棚)
温度:-10℃—— 50℃ 相对湿度:≤90%,不凝露

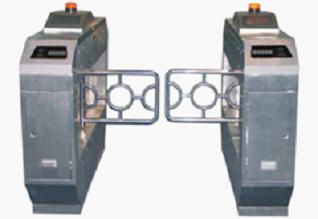

备注:实际产品与样图稍有差异。
